山西倫茨變頻器沒有輸出故障原因分析維修
山西倫茨變頻器維修公司上海仰光電子，上海仰光電子維修公司擁有全套測試平臺，軟硬件結合，帶載運行，維修速度快，價格低，免費檢測，保證上機ok，24小時熱線服務

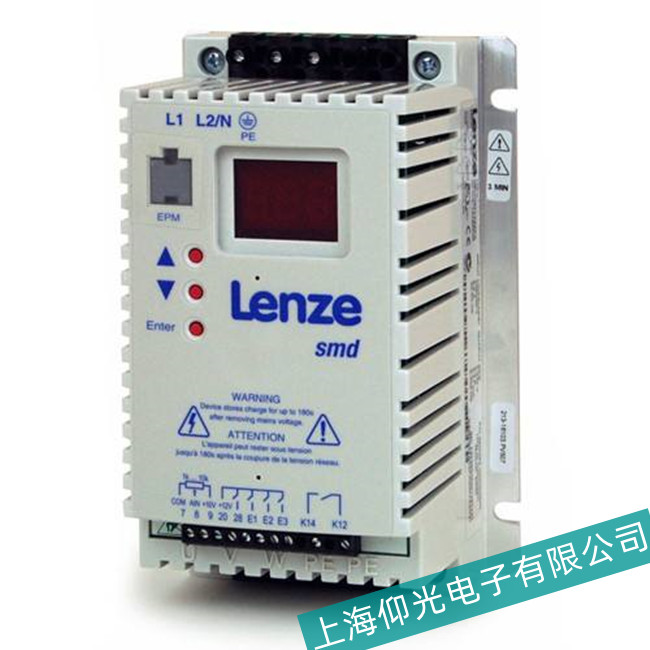

倫茨變頻器沒有輸出故障原因
倫茨變頻器面板信息顯示正常，但沒有輸出。面板顯示正常，表明機內開關電源和主板上CPU已正常工作。
①輸入電壓低于允許值，輸出處于禁止狀態；
②設定輸出頻率為0；
③內部元件失效，造成輸出閉鎖。處理這類故障應結合各方面因素，遵循先易后難的檢修原則。

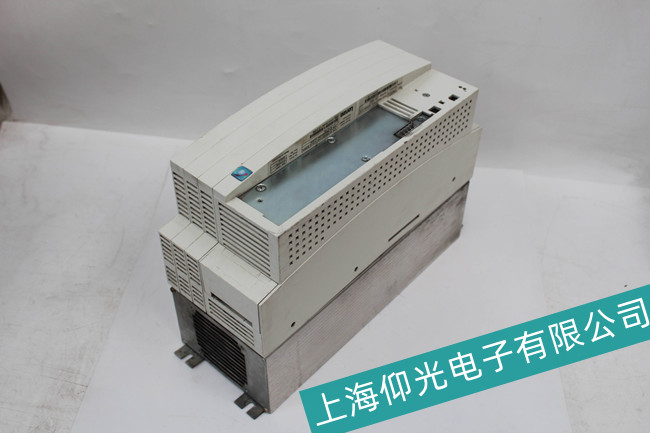

倫茨變頻器沒有輸出故障原因分析維修
倫茨變頻器沒有輸出故障維修處理過程一：首先使用萬用表測量三相交流電源電壓約為385V，供電正常。面板未顯示LU（變頻器主電源電壓過低），可確認機內直流母線電壓符合要求，由此判斷工頻整流橋及濾波電容器是工作正常。不加電情況下，用萬用表測試變頻器輸出端子U，V，W對+UG（直流母線端）和-UG（直流地端）之間均不存在二極管效應，表明逆變模塊主回路良好。
倫茨變頻器沒有輸出故障維修處理過程二：是重點檢查驅動板柵極驅動電路，包括逆變模塊（驅動板核心）6路橋臂柵極電源電壓和來自主板的驅動信號。打開變頻器外殼，拆下濾波電路板和主板，剩下驅動板。逆變模塊各橋臂柵極電源輸出電壓正常是逆變模塊工作的必要條件，而機內開關電源產生的+12V向逆變模塊各橋臂柵極電源供電，要分別予以確認。根據變頻器內部開關電源原理，三相交流電壓經整流，濾波后產生的直流母線電壓由X3N，X5N端子輸入，通HYB001激V100產生振蕩，經T100的不同統組獲得變頻器所需各規格直流電壓（如+12V）。
倫茨變頻器沒有輸出故障維修處理過程三：倫茨變頻器逆變模塊橋臂柵極供電電源特點是通過不同的直流變換電路分別獲得，可有效防止多只線圈間電磁耦合，降低相互間干擾，提高整機可靠性。V107的5，6引腳間接阻容元件可產生自激振蕩，為直流變換電路產生1Mz方波信號。V108，V109可顯著提高對后級電路的電流驅動能力。V102，V103接成推挽電路，驅動T101，T103和T104，V200，V219驅動T102.由于逆變模塊對靜電十分敏感，維修時應將逆變模塊從驅動板上焊下。重新連接驅動板和主板之間電纜，外接電源（包括隔離變壓器，三相自耦變壓器，整流，濾波電路等）通過X8N，X5端子輸入到驅動板。為安全起見，調節自耦變壓器的輸出電壓對驅動板施加由低到高的直流電壓。若主板上紅色指示燈開始閃爍，表明機內開關電源已啟動，各路直流電壓均有輸出，主板已工作，用萬用表測量V102，V200的集電極電壓，均為+12V，至此判斷機內開關電源正常。接著測量6路柵極電源電壓，發現上橋臂三路柵極電源電壓約為8V，正常，下橋臂三路柵極電源電壓為0V，不正常。上，下橋臂柵極電源電路具有相似性，根據信號流向，用示波器逐點檢查信號波形。發現V108和V109各個輸入端的信號波形基本一致，但輸出大不相同，V108的輸出與輸入信號之間存在明顯反相關系，V109的輸出電壓幾乎不變，基本為0V，可能原因：①V109短路。②V200，V219對地短路。
山西倫茨變頻器沒有輸出故障原因分析維修總結：以上是倫茨變頻器沒有輸出故障的原因分析維修方法，可以更好的進行維修，如若不能解決您的問題，可以送至維修中心進行維修。
