江陰艾默生變頻器es欠電壓維修：設備維修找上海仰光電子，專業的技術人員、規范的服務流程、透明的價格體系、可靠的質量保證，是您“值得信賴的維修專家”。

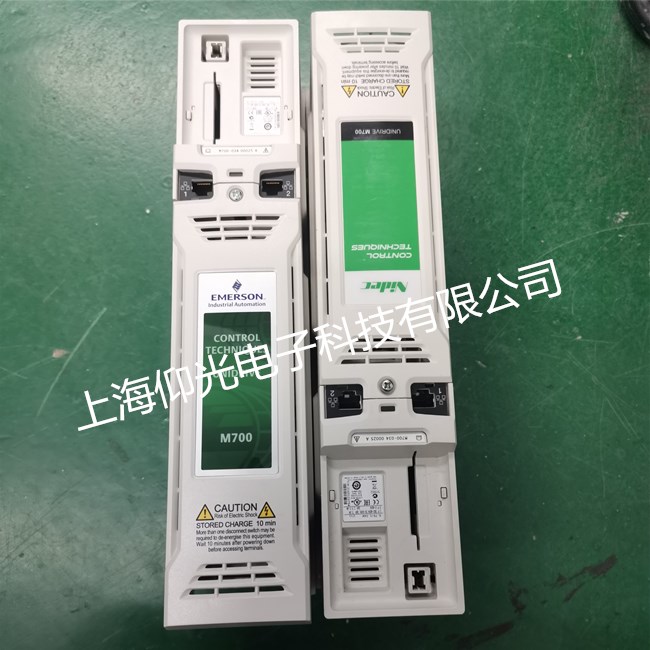

艾默生m700變頻器維修：1、電流檢測故障 (如報E019，E001)：(1) 控制板Q1(15050026)壞。
(2) 7840壞：在變頻器通電時，用直流檔，黑接5腳，紅分別接6，7，8腳，值為2.5，2.5，5為正常，否則7840壞。
(3) 小板壞：在變頻器通電時，用直流檔，黑接7840的5腳，紅分別接小板的腳從左到右應為2.5，2.5，2.5，3.4 1.5 ，0，1.6。如值不 對，小板壞：此時可更換小板壞中的三個小IC(39030024 LMV393),如還不好，更換小板。
2、顯示POFF：驅動板上電POFF，測CVD電壓正常應為2.6-2.7，如測得1.9，可能R51,R52,C36,C37,排線中的某一個壞，其中的電解電容壞的*多。只在帶電機運行時報POFF,驅動板變壓器也有可能壞。
3、緩沖電阻壞：緩沖電阻和濾波大電容是成對的。如果其一壞，另一個很可能也壞。緩沖電阻壞也有可能是繼電器不吸合(繼電器壞或控制板壞，或與二者相連的電路上元件壞) 引起。單相輸入(220V)的變頻器，特別要注意：如果無顯示或炸機，很可能是用戶接入了三相電(380V)引起的(可察控制板的故障記錄：母線電壓是否 由310變?yōu)榱?/span>540)。此時不斷IPM的整流橋已壞，濾波大電容也壞(或炸裂或頂面凸起變硬)。如果只更換IPM后就上電，會聽到“啪，啪”的響聲(電 容內的聲音)，應立即掉電，否則IPM的整流橋又會壞。發現一個大電容壞，*好都換新的。因電容是易壞易老化的器件。
4、顯示不穩：先有顯示，然后沒有，風扇停下，電壓只有12，此種現象一般是U1厚膜壞。 報故障E015:通電指示燈亮，鍵盤不亮，撥了風扇就好--風扇短路
5、不制動：01180099，01180100，01180113，01180114 的制動管不在IPM內部，變頻器炸機和不顯示很可能就是在變頻器停機制動時引起的，所以更換IPM后，一定要檢測制動電路的好壞：制動光耦，制動管 (MOS管不好測，可測其串聯的續流二極管，正常應為0.37左右)，門極電阻(也就是MOS管的門極電阻，正常應為100歐姆)。修好上電 后，TD900 F093改為150，報E007,紅接P(+),黑接PB,如電壓在17-30跳動，制動正常。TD3200 F133=150 直流電壓 270-350V 制動起作用。
6、炸整流橋：如果測得部分整流橋損 壞，而逆變橋全是好的，就有可能是正負母排之間打火引起。環境潮濕是主因，一般是有水滴在正負接線端子之間，或者是有水滴在正接線端子和散熱器之間引起炸 機的。此種壞機的接線端子絕緣性已變差，一定要更換，否則一上電又炸了。另一種原因就是濾波大電容短路(或炸裂或頂面凸起變硬)，也要注意更換電容。
艾默生變頻器維修常見故障代碼表。
故障代碼 故障類型 故障代碼 故障類型
POFF 輸入欠壓 E008 輸入缺相
E001 加速過流 E009 輸出缺相
E002 減速過流 E010 模塊保護
E003 恒速過流 E011 逆變過熱
E004 加速過壓 E012 整流過熱
E005 減速過壓 E016 讀寫故障
E006 恒速過壓 E018 接觸器未吸合
E007 控制電源過壓 E019電流檢測電路故障
