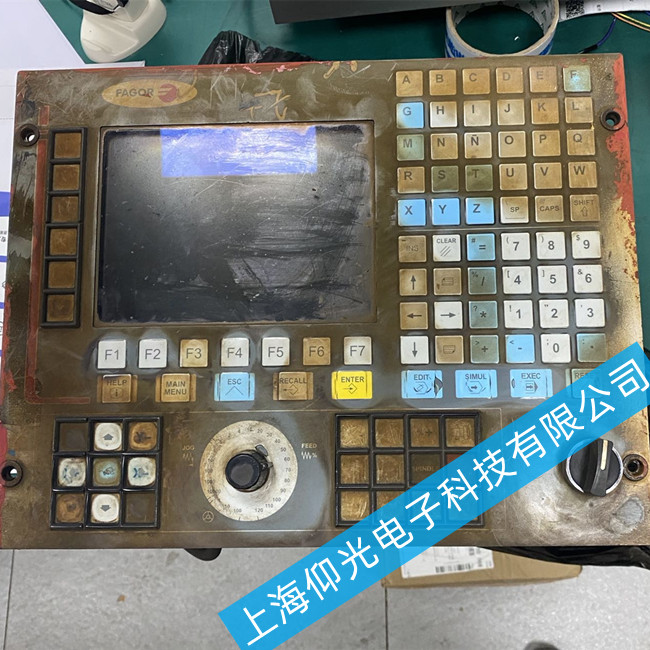

發格系統屏維修CNC8035-M主板故障維修方法
CNC8035-M主板是發格系統控制屏的核心組件之一，負責處理人機交互、數據傳輸、指令解析等關鍵功能。由于長期處于高負荷運行環境（如電磁干擾、溫度波動、頻繁啟停等），該主板易出現各類故障，導致系統黑屏、花屏、無響應、參數丟失甚至整機癱瘓。本文將結合實際維修經驗，系統梳理CNC8035-M主板常見故障現象、診斷邏輯及針對性維修方法，為設備維護人員提供技術參考。
一、CNC8035-M主板核心功能與常見故障類型
CNC8035-M主板是發格系統控制屏的“中樞神經”，主要集成以下功能模塊：
CPU與存儲單元：運行控制程序，存儲系統參數、用戶程序及臨時運算數據；
I/O接口電路：連接顯示屏、按鍵板、伺服驅動器、PLC等外部設備，實現信號輸入輸出；
電源管理模塊：為各功能芯片提供穩定的5V、3.3V、12V等直流電壓；
通信模塊：支持RS232/RS485、CAN總線等協議，與上位機或其他控制單元交互數據。
基于其復雜性與工作環境，該主板常見故障可分為以下幾類：
電源相關故障（占比約35%）：如無供電、電壓不穩、保險燒毀等；
芯片級硬件損壞（占比約30%）：如CPU、存儲芯片（EPROM/Flash）、接口芯片擊穿；
電路短路/斷路（占比約20%）：因靜電、潮濕或元件老化導致的線路燒蝕、焊點脫落；
軟件/參數異常（占比約15%）：如系統程序丟失、參數錯亂導致的“軟性故障”。
二、故障診斷流程：從現象到根源的邏輯排查
維修主板需遵循“先外部后內部、先簡單后復雜、先電源后負載”的原則。針對CNC8035-M主板，建議按以下步驟逐步定位問題：
步驟1：基礎外觀檢查（快速排除物理損傷）
觀察主板整體狀態：檢查是否有燒焦痕跡（焦黑點、異味）、電容鼓包/漏液（頂部凸起或電解液滲出）、PCB線路斷裂（銅箔翹起或燒蝕）。重點關注電源模塊周邊（如保險絲座、大功率穩壓芯片）及接口插槽（如顯示屏排線座、按鍵板接口）。
檢查連接可靠性：確認所有外部連線（電源線、信號線）插接牢固，無松動或氧化；若主板有可拆卸模塊（如存儲卡、電池座），檢查是否接觸不良。
發格系統屏故障維修范圍：無顯示、通電重啟、通電無反應、通電不啟動、進不了系統、進不了程序、自檢通丶上電黑屏、暗屏、開機白屏、運行花屏、屏幕顯示顯示線條、藍屏、系統丟失、程序丟失、不通電、觸摸失靈、觸摸偏移、觸摸屏不靈敏、按鍵不靈敏、按鍵壞、觸摸板壞、液晶屏損壞、屏幕撞壞，液晶屏破碎丶電源壞、主板壞、主板不工作、不亮、主板高壓故障、不顯示、主板顯存故障、故障、顯示花紋、反應慢、觸摸無反應、通訊不上、通訊異常、不能通訊、顯示模糊、碎屏、電源板壞、液晶屏故障、不能正常開機、開不了機丶報錯、報警、提示錯誤、顯示反了等等故障維修。
