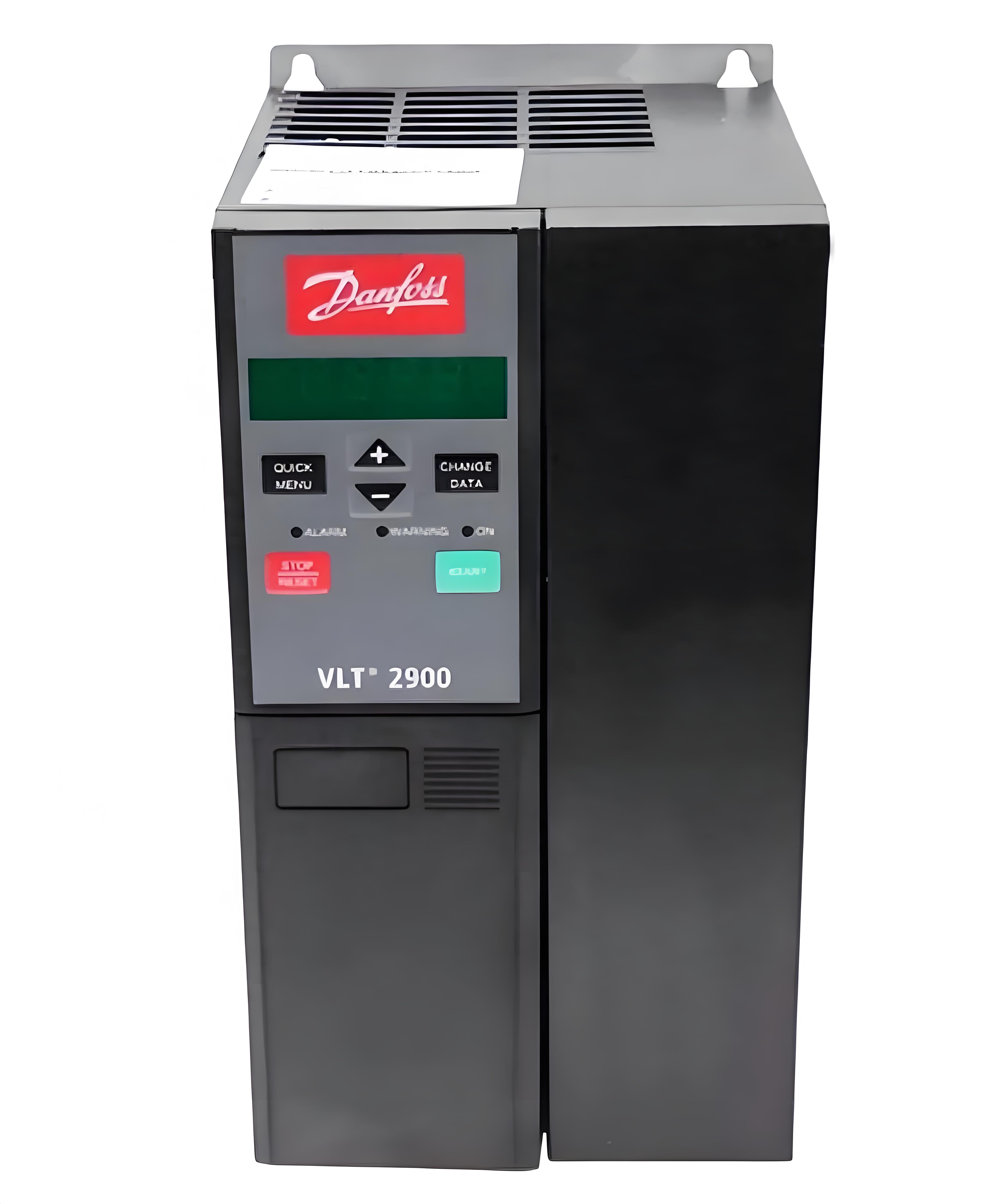

在工業自動化場景中，丹佛斯VLT系列變頻器憑借高效節能與穩定性能廣泛應用，但風扇故障導致的過熱問題卻成為影響設備可靠性的“隱形殺手”。本文結合硬件檢測、控制邏輯分析與環境優化，提供一套系統化的解決方案。
一、風扇故障的核心誘因與診斷邏輯
硬件層失效
軸承磨損：長期運行導致軸承潤滑脂干涸，引發異響、轉速下降甚至卡滯。例如，某鋼鐵廠VLT5000變頻器因風扇軸承卡死，導致散熱片溫度飆升至85℃觸發保護停機。
電源故障：風扇驅動電路采用斬波控制，若電源板上的LM317穩壓芯片損壞，會導致18V供電異常，進而引發ERR15（內部電源故障）或風扇停轉。
線路虛接：風扇電源線因振動松動，或插頭氧化導致接觸電阻增大，引發電壓跌落。某化工廠VLT7000變頻器曾因風扇插頭氧化，導致實際供電電壓從24V降至18V，風扇轉速不足。
控制邏輯異常
溫度傳感器誤報：傳感器線路短路或NTC熱敏電阻參數漂移，可能錯誤觸發風扇全速運轉或停轉。例如，VLT2800系列變頻器在環境溫度25℃時，若傳感器顯示50℃，會導致風扇持續高速運行。
斬波電路失效：UC2844脈寬調制芯片損壞或光耦隔離電路故障，可能使風扇無法根據溫度調節轉速，始終以固定低速運行。
二、分階段修復流程
階段一：基礎檢測與應急處理
目視檢查
確認風扇扇葉是否完整，有無斷裂或變形。
檢查風扇標簽是否標注“丹佛斯原廠”，避免使用非兼容配件導致二次故障。
手動測試
斷電后撥動扇葉，感受阻力是否均勻。若卡滯嚴重，需更換軸承或整體風扇。
使用萬用表測量風扇電源線電壓，正常應為24V±10%。若電壓異常，需檢查電源板。
階段二：丹佛斯VLT變頻器深度維修與元件更換
電源板修復
若LM317芯片輸出電壓不穩定，需更換并檢查周邊電容（如100μF/35V電解電容）是否鼓包。
檢查UC2844芯片的7腳（反饋端）電壓，正常應為1.8V±0.2V。若偏離，需調整反饋電阻或更換芯片。
風扇更換
選用與原廠參數匹配的風扇（如40mm×40mm×28mm規格，轉速3000-5000RPM）。
更換時涂抹導熱硅脂于風扇底座與散熱片接觸面，確保熱傳導效率。
階段三：控制邏輯優化與預防
參數校準
通過變頻器操作面板進入“風扇控制”菜單，調整“啟動溫度閾值”（默認45℃）和“全速溫度閾值”（默認60℃），避免頻繁啟停。
環境改造
對大功率（45kW以上）變頻器，加裝導流罩或強制通風管道，確保風道封閉性。
定期清理控制柜灰塵，建議每季度使用壓縮空氣吹掃散熱片縫隙。
三、典型案例與數據支撐
案例1：某水泥廠VLT8000變頻器報ERR29（過熱），檢測發現風扇電源線虛接導致電壓僅12V。重新壓接端子并加固螺絲后，溫度穩定在40℃以下。
案例2：VLT5011變頻器風扇軸承卡死，更換原廠風扇后，連續運行72小時未觸發過熱保護，對比修復前平均每2小時停機一次，效率提升顯著。
四、丹佛斯VLT變頻器維修預防性維護建議
建立風扇壽命檔案：記錄更換時間與運行小時數，建議每2年或30000小時強制更換風扇。
紅外測溫巡檢：使用紅外熱像儀定期掃描散熱片溫度，若局部溫度超過環境30℃，需立即檢查風扇狀態。
備件管理：儲備關鍵元件（如UC2844芯片、LM317穩壓器），縮短維修停機時間。
通過系統化的檢測、修復與預防，丹佛斯VLT變頻器風扇故障引發的過熱問題可有效解決，保障設備長期穩定運行。
