以下是針對 ABB 變頻器 ACS800 接地短路故障的維修步驟和方法：
-
安全斷電2：立即切斷變頻器的電源，以避免發生電擊事故。
-
檢查接地線：查看變頻器及連接的電機、電纜等接地線是否完好，有無松動、損壞、斷裂、腐蝕等情況2。若有，需及時更換或緊固接地線3。同時，檢查接地電阻是否在規定范圍內，若接地電阻過大，要對接地線路進行維護和改進，以降低接地電阻6。
-
檢查輸入輸出電纜2：仔細查看變頻器輸入輸出電纜有無破損、裸露、漏電或接觸不良的情況，若存在此類問題，需要進行更換或處理。
-
絕緣測試：使用絕緣電阻測試儀對變頻器內部電路、電機以及電機電纜進行絕緣測試2。重點檢查電機繞組是否對地短路，以及電機動力線和 FG 之間的絕緣是否良好1。若發現絕緣電阻不符合要求，需查找并修復絕緣損壞的部位，或更換相關部件。
-
排查外部設備2：檢查變頻器所控制的電機、設備等是否存在接地問題，比如電機內部絕緣損壞、繞組接地等。如有，對相應設備進行維修或更換。
-
檢查變頻器內部電路板：查看電路板上是否有明顯的損壞跡象，如元件燒焦、短路、電容鼓包等3。若有，需進一步檢查相關元件，并更換損壞的元件3。也可使用萬用表對變頻器內部元器件進行電阻、電壓等參數的檢測，判斷元器件是否損壞或性能下降3。如果懷疑驅動電路有問題，可使用示波器檢查驅動電路的輸出波形是否正常。
-
檢查控制電路2：檢查控制電路中的控制繼電器、接觸器等是否正常工作，有無短路現象。
-
清潔變頻器2：清理變頻器內部及外部連接部分的灰塵和油污，避免因積累過多導致接觸不良或短路。
-
空載測試：在確認上述問題都已修復或排除后，將變頻器和電機之間的動力電纜斷開，讓變頻器脫開電機單獨運行1。如果變頻器單獨運行正常，那么故障可能在負載側，需進一步檢查電機和電纜；如果變頻器單獨運行仍然報接地短路故障，說明變頻器內部電路存在問題，建議聯系專業的維修人員或返回廠家進行維修1。
-
重新測試2：在完成維修后，重新接通電源，進行帶載測試，觀察變頻器是否正常運行，確認故障是否已排除。
在維修過程中，要嚴格按照說明書和相關安全規范進行操作，避免因操作不當造成設備損壞或人員傷害。如果對維修過程不熟悉或不確定，建議聯系 ABB 官方售后服務或專業的變頻器維修機構進行處理。

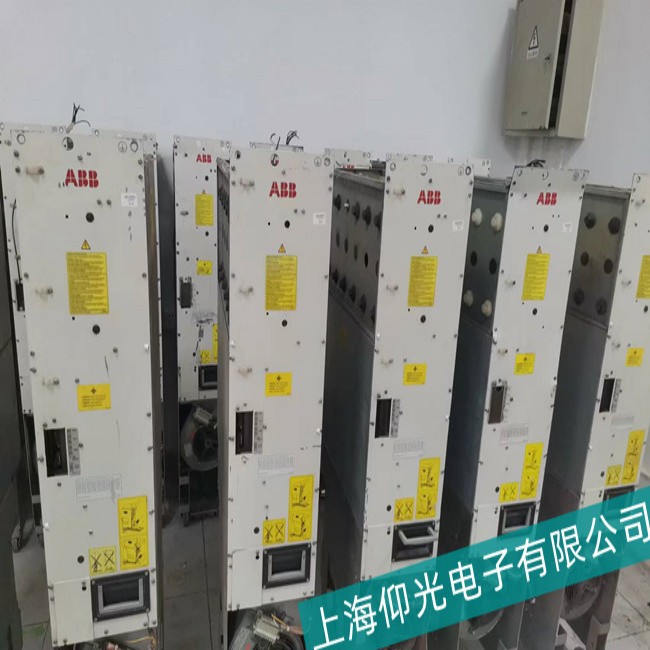

上海仰光電子維修ABB變頻器ACS800-704-0910-7+F250+0F253+V992常見故障現象有 ：整流模塊損壞、逆變模塊損壞、報警指示燈亮起、上電無顯示、顯示過電壓或欠電壓、顯示過電流或接地短路、 電源與驅動板啟動顯示過電流、空載輸出電壓正常、帶載后顯示過載或過電流等等。
