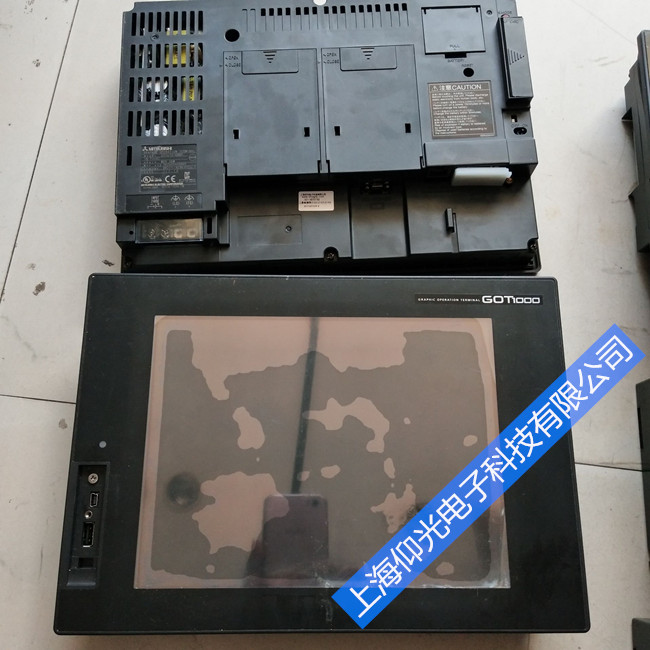

三菱觸摸屏GOT1000系類問題
1、如果F900系列原畫面用GTD2編輯的，直接在軟件GTD2（版本2.19以上）系統環境中，在GOT類型選擇相對應的型號，再根據向?qū)нM行操作，就能轉換成GOT1000畫面了。
2、如果F900系列原畫面是FX-PCS-DU-WIN-C編輯的，打開GTD2（版本2.19以上）軟件，新建一個工程，型號類型選擇對應的GT1000系列，然后點擊菜單欄工程 --- 其他工程讀取--- 文件類型：DU-WIN文件（*.DUP），再根據向?qū)нM行操作，就能轉換成GOT1000畫面了。3、輸入觸摸屏A975的畫面，只有在建立正常的通訊之后才能顯示出來，也就說只有作好了連接和設置才能通訊。
4、人機界面F900、A900、GOT1000系列均可以直接與三菱全系列變頻器通訊連接；在人機界面上可直接使用特定的軟元件對變頻器進行運行、停止、頻率參數改寫、監控等操作。
5、三菱GOT1000系列人機與QCPU通訊連接成功后，GOT1000系列人機可通過標準232接口與QCPU編程接口實現CPU直接連接，連接成功后，人機的232接口通道被QCPU占用，再次向人機下載畫面程序時會提示通訊出錯；此時：
第一：可在人機通訊設置上將與QCPU連接通道號0或1更改為9（計算機連接），成功下載畫面后，重新改回原通道號即可；
第二：可用USB電纜直接通過人機自帶的USB接口上載下載畫面程序。
6、編輯觸摸屏畫面時，不能重疊使用多個觸摸開關，但是可用一個觸摸開關進行多個動作，可在“觸摸鍵”對話框的“動作設置”選項卡中設定多個動作。可與觸摸開關重疊使用的對象為除以下以外的對象（不能與觸摸開關重疊使用的對象）：觸摸開關、數值輸入、ASCⅡ輸入
三菱觸摸屏的常見問題分析
問：GT Designer2啟動不希望出現啟動向?qū)?br />
答：1 選擇<工程> <繪圖環境>的“操作”選項卡。2 在繪圖環境對話框的“操作”選項卡中，在“顯示新建工程向?qū)А钡倪x擇框內取消鉤選
問：GT1000系列觸摸屏，如何在GT Designer2中實現ASCII輸入功能？
答：GT Designer2軟件中新建窗口畫面，在新建的窗口畫面中放置庫中的ASCII鍵盤，然后在GT Designer2軟件的“系統環境”菜單中，雙擊“按鍵窗口”，選擇“使用用戶自制按鍵窗口”，再將“ASCII鍵畫面編號”定位到新建的窗口畫面。庫中的ASCII鍵盤選擇方法如下：在項目管理器中，點擊“庫”選項，選擇某個類型的ASCII鍵盤，比如AV，再將AV展開，選中“AV ASCII KEY”，在展開的“AV ASCII KEY”中選擇自己需要的ASCII輸入鍵，將其拖放到新建窗口畫面上即可。
問：GOT制作畫面的時候,怎么在數值輸入中輸入實數?
答：數值輸入選項中數據長度選擇32位，"選項"中的數據類型選擇"實數".
問：小數位數的自動調整是什么意思?
答：根據設置的小數位數,顯示相應的幾位小數,實際在PLC中的值還是一個整數.
問：數值輸入和按鍵重疊可以嗎？
答：可以重疊，將數值輸入設置為前面圖層，按鍵設置為后面圖層，可以輸入數值，可以執行開關，但與觸摸區域有關。
問：軟件中B驅動器是什么板卡，起什么作用
答：B驅動器指GT15-CFCD或GT15-CFEX-C08SET。在觸摸屏需要使用2張CF卡時，可以加擴展B盤，起輔助作用，保存一些日志，報警，配方數據。
問：在畫面設計軟件中顯示“ ？”的文字符號，在GOT本體上也不能正常顯示
答：由于機種置換時出現的問題，說明沒有設 定好，重新對帶“ ？”的具體對象進行設 定就可以了。
問：網關FTP功能的說明
答：網關服務器功能主要是把不同廠家的PLC數據如D100-D199通過GOT的EG0-EG199顯示出，PC通過安裝MX COMPONENT+MX SHEET對GOT進行監視。 FTP服務器功能主要是把觸摸屏中的日志，報警及硬拷貝的信息通過以太網通訊傳送給PC。
問：使用字指示燈怎樣才能一個值對應一個文本？
答：新建狀態后，選擇軟元件范圍，使軟元件值$V等于常數，對應狀態輸入對應的文本即可。
問：位開關，關于“指示燈功能”
答：選擇“鍵”時，僅切換觸摸時的指示燈亮。由于在未觸摸時，與軟元件的狀態無關；選擇“位”、“字”時希望根據軟元件的狀態
問：如何在GTD2中查找畫面的中已經編輯過的對象
答：工具/數據一覽表中可以看到
問：為什么1號畫面中進行疊加窗口的顯示，2號畫面中也有？
答：疊加窗口是根據軟元件中的值來進行顯示的，如果在相應畫面中不想顯示，如果在相應畫面中不想顯示，應該把軟元件的值設置為0
問：硬拷貝的圖象如何讀取
答：1.拔出CF卡，通過讀卡器2.直接讀，通過軟件讀取（資料數據上載/計算機：取得詳細）
問：對象連續復制中，增量是什么意思？
答：軟元件的增量
問：GOT1000中能否疊加顯示折線圖與條形圖或趨勢圖與條形圖？需要如何進行畫面設計？
答：可以，使用GOT1000的圖層功能。使用GT Designer2設計的畫面圖層分為前面和背面，在進行畫面設計時，將其中一個對象設置在背景，將另一個對象設置在前景，通過設置透過色，即可以顯示重疊放置的對象
問：菜單中的語言設置是灰色
答：在系統環境中的輔助設置中選擇相應功能選項。
問：GOT1000中能否疊加顯示折線圖與條形圖或趨勢圖與條形圖？需要如何進行畫面設計？
答：可以，使用GOT1000的圖層功能。使用GT Designer2設計的畫面圖層分為前面和背面，在進行畫面設計時，將其中一個對象設置在背景，將另一個對象設置在前景，通過設置透過色，即可以顯示重疊放置的對象。
問：為什么GT Simulator不能仿真？
答：GT Simulator和GX Simulator的語言版本要一致才能仿真。
問：轉化GOT的連接機器類型后，在軟元件顯示為“??”
答：可用的軟元件范圍/類型根據GOT 類型的不同而不同。GT Designer2 把超出范圍的軟元件顯示為“??”。如果出現這種情況，要重新對軟元件進行設置
問：GOT1000硬拷貝的圖象如何讀取
答：1.拔出CF卡，通過讀卡器讀取相應硬拷貝數據 2.直接讀，通過軟件讀取（資料數據上載/計算機：取得詳細）。
問：GOT1000是否可以連接打印機？
答：GT10、GT11不支持
