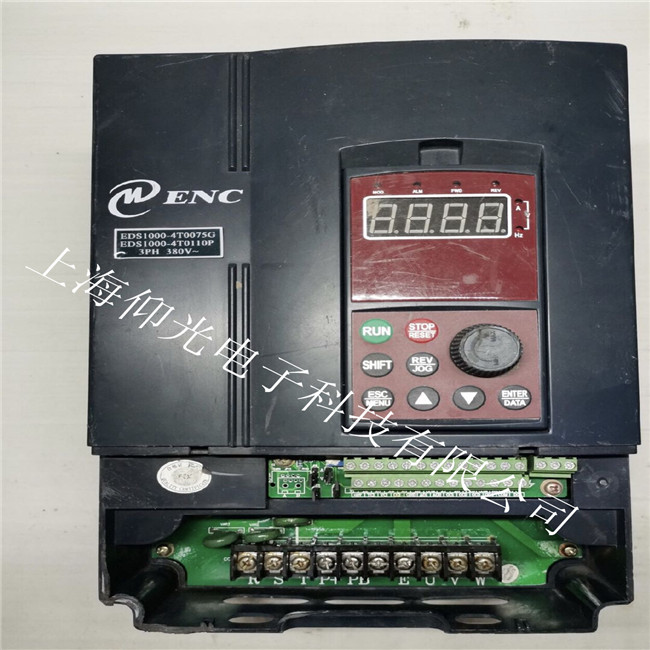

易驅變頻器顯示報警代碼P.oFF維修
易驅變頻器維修案例一：有一臺易驅變頻器顯示報警代碼P.oFF，一直閃爍，而且還不能調到界面，這是什么問題？
易驅變頻器出現這種故障的一般表未開關電源或者主板出現的問題，也有可能是兩方面都出現了問題。至于出現這種故障后應該如何處理，主要可以采取以下兩個措施。
點，可以先檢查開關電源是不是正常，如果確實是開關電源不正常，那么對開關電源進行維修之后，基本就會恢復正常，如果開關電源正常，那就需要進行接下來的檢查與維修。
第二步，在確定開關電源沒有問題之后，可以檢查主板24V 、5V 以及10V，看有沒有顯示 。如果沒有，那就是主板的問題。
易驅變頻器維修案例二：一臺易驅ed3100變頻器，聚電器吸和后依然顯示這是什么原因？
分析：如果繼電器吸合后還是報;POFF;，很有可能是繼電器的觸點不行，另外也有可能是檢測電路出現了故障。，主板壞了也會造成這種故障的發生。這種情況下普通操作人員不能輕易進行拆卸維修，找易驅變頻器維修專業人員。
易驅變頻器維修案例三：一臺易驅ED3000變頻器，頻率顯示正常，而且igbt也是好的，但是，卻沒有輸出電壓，這種情況下應該怎么修理？
關于這個問題，你首先要判斷一下變頻器是不是有輸出頻率，如果沒有輸出頻率，肯定就不會有輸出電壓了。另外，你可以把IGBT拆下來檢測一下，因為在變頻器上檢測，檢測結果不正常。至于具體要怎么修理，你可以先咨詢客服或者找一些專業維修人員進行咨詢。
易驅MINI-L系列迷你型變頻器維修范圍包括：不能啟動、過流、過壓、欠壓、過熱、過載、輸出不平衡、無顯示、開關電源損壞、模塊損壞、接地故障、不能調速、限流運行等
易驅MINI-L系列迷你型變頻器維修
以下系列：
*ED2003系列通用型變頻器
*ED2800-FP系列風機水泵型變頻器
*ED3000-M系列通用型型變頻器
*ED3000-FP系列風機水泵型變頻器
*ED3100系列開環矢量型變頻器
*ED3200系列旋切機專用型變頻器
*ED3300系列機床專用型變頻器
*ED3500系列高性能通用變頻器
*ED3600系列紡織專用型變頻器
*ED3800系列高性能矢量型變頻器
易驅變頻器ED3100故障代碼及原因：
Er01 減速運行中過流； ①減速時間過短 ②有大慣性負載 ③變頻器功率偏小
Er02 勻速運行中過流；①輸入電壓異常 ②負載發生突變或異常③變頻器功率偏小
Er03 加速運行中過壓；①輸入電壓異常 ②對旋轉中的電機實施再起動
Er04 減速運行中過壓；①減速時間太短 ②有能量回饋性負載③輸入電源異常
Er05 勻速運行中過壓；①輸入電壓異常 ②負載慣性較大
Er06 停機時過壓；①輸入電源電壓異常
Er07 運行欠壓；①輸入電壓異常
Er08 輸入電源缺相；①輸入電源缺相或異常
Er09 模塊故障；①變頻器輸出短路或接地 ②變頻器瞬間過流 ③環境溫度過高 ④風道堵塞或風扇損壞 ⑤直流輔助電源故障 ⑥控制板異常
Er10 散熱器過熱；①環境溫度過高 ②風扇損壞 ③風道堵塞
Er11 變頻器過載；①轉矩提升過高或V/F曲線不合適 ②加速時間過短 ③負載過大
Er12 電機過載；①轉矩提升過高或V/F曲線不適合 ②電網電壓過低 ③電機堵轉或負載突變過大 ④電機過載保護系數設置不正確
Er13 外部設備故障外部設備故障輸入端子閉合斷開外部設備故障輸入端子并清除故障；
Er14 串行口通訊故障；①波特率設置不當 ②串行口通訊錯誤 ③無上位機通訊信號
Er16 電流檢測錯誤；①電流檢測器件損壞或電路出現故障 ②直流輔助電源損壞
Er17 鍵盤與控制板通信故障；①連接鍵盤和控制板的電路出現故障 ②端子連接松動
Er18 CPU 故障；
1）對于上電跳OUT故障：此問題一般都是因為保護電路本身不良或者驅動部分，模塊門極有明顯的短路、斷路情況。可以通過屏蔽相應相OUT保護信號判斷。如果屏蔽后其它一切正常，則說明問題是因保護電路本身不良引起。屏蔽后運行，如果有三相不平衡，則說明驅動電路或者模塊有問題。
（2）對于運行跳OUT故障：此問題一般都是驅動電路和模塊本身不良引起。首先可以用萬用表電阻檔測試驅動電路相關部位及模塊門極有無明顯短路、斷路現象。屏蔽相關相OUT保護信號運行，測試驅動波形是否正常（無示波器時可使用萬用表交流電壓檔對比測試各路驅動波形）。重點關注波形的形狀、幅度、死區時間等，***后檢測IGBT是否損壞。對比其它相測試驅動門極結電容是否正常（萬用表電容檔）。
（3）對于帶載加載跳OUT故障：此情況相對前兩種來說檢修難度稍大。首先，檢測保護電路本身是否有元件性能不良。正確檢測前提下，對懷疑有問題的二極管、貼片電容采取替換法代換之（注意判斷控制板上OUT信號檢測電路是否正常，可用替換法）。第二，對比檢測驅動電路驅動光耦供電是否正常，門極驅動電阻是否變值。第三，不加載測試驅動波形是否正常。***后仔細判斷，測試IGBT本身是否有問題。
2、電流檢測故障（ITE）
此故障相對比較簡單，一般都是電流檢測電路發生故障導致。目前公司主要使用的電流檢測電路有兩種形式：霍爾傳感器檢測和7840光耦隔離檢測。
（1）霍爾傳感器檢測：對于使用霍爾傳感器的電流檢測電路上電跳ITE故障只需測試關鍵點電壓即可判斷出故障部位。
【霍爾好壞判斷】在霍爾±15V供電正常的情況下，霍爾的信號輸出腳靜態（不帶載）電壓應為零，如異常則說明霍爾損壞。
【運放電路檢測】目前公司所采用的運放IC型號為TL082，其內部包含兩路獨立運算放大器，1腳，7腳為輸出腳，4腳，8腳為±15V供電腳，2，3，5，6腳為信號輸入腳。正常情況下，TL082輸出腳靜態（不帶載）電壓為零。
（2）7840光耦隔離檢測：7840光耦隔離檢測后級同樣使用TL082，檢測方法同前。
【光耦7840的檢測】7840光耦熱冷端分別有一組5V供電，實際檢修中發現熱端的5V供電較容易出現故障導致跳ITE。該5V電源是由相應相的驅動電源通過78L05穩壓后加到7840的1，4腳。其中7840的2，3腳為檢測信號輸入腳。5，8腳為冷端5V供電腳（跟控制板5V為同一電源）。6，7腳為信號輸出腳，靜態電壓（不帶載）為2.5V。若檢測到5，6腳電壓輸出不平衡，一般都為熱端5V供電異常或7840本身損壞。值得注意的是：7840熱，冷端的5V供電非開關電源開關變壓器同一繞組提供，所以在檢測電壓時注意正確選擇接地點。
