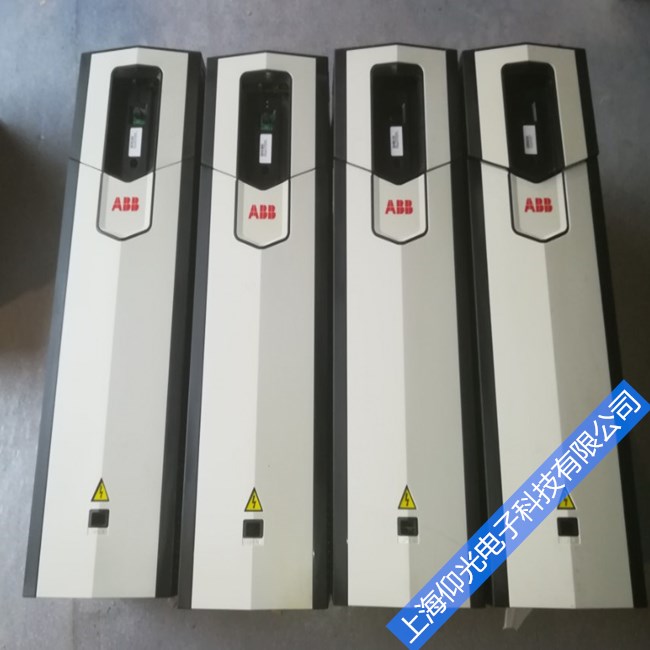

ABB變頻器常見故障及檢查排除方法分享：
（1）過流：輸出電流過大。
檢查和排除：
1、電機過載；
2、加速時間過短；
3、電機故障，電機電纜故障或接線錯誤。
（2）直流過壓：中間回路DC電壓過高。
檢查和排除：
1、輸入供電電源發生靜態或瞬態過壓；
2、減速時間過短；
3、制動斬波器選型太小（如果有）；
4、確認過壓控制器處于正常工作狀態。
（3）散熱器過溫。溫度達到或超過極限值。
檢查和排除：
1、風扇故障；
2、空氣流通受阻；
3、散熱器積塵；
4、環境溫度過高；
5、電機負載過大。
（4）短路故障
檢查和排除：
1、電機電纜或電機短路；
2、供電電源擾動。
（5）中間回路DC電壓不足。
檢查和排除：
1、供電電源缺相；
2、熔斷器熔斷；
3、主電源欠壓。
（6）模擬輸入丟失。
檢查和排除：
1、模擬信號源及其接線；
2、參數3021 AI1FLT LIMIT(AI 故障極限）的設置，并檢查3001AI< MIN FUNCTION(AI故障功能）。
（7）電機過熱，基于傳動的估算或溫度反饋信號。
檢查和排除：
1、檢查是否過載；
2、調整用于估算的參數；
3、檢查溫度傳感器和參數組35中的參數設置。
ABB變頻器操作面板使用方法及故障分析
1、LED紅燈常亮～代表有“故障”發生
當變頻器維修檢驗到有一個非常嚴重的問題發生，或者它認為有故障存在，就會做出對應的反應：
①：紅色LED燈常亮或者閃爍
②：在參數組Group 30里邊，提供了一些變頻器能反應到的故障功能，同時可以用戶自己定義變頻器的反應動作，0305-0307可以查到對應的故障字。
③：控制面板會顯示出來對應的故障代碼。
④：如果電機正在旋轉，發生故障后電機會停止工作。
故障發生后操作：
控制面板上出現故障代碼后，只要按下“菜單MUNU”、“確認（ENTER）”、“上↑”、“下↓”這些任何一款按鍵，故障都會被清除一下顯示狀態。但是如果沒有徹底清除掉故障的狀態點，過了幾秒鐘以后，故障消息仍然會再次顯示在面板上。
2、LED綠燈不停閃爍～代表有“報警”發生
報警對比故障而已，并不算太嚴重，它往往是建議用戶，提醒用戶類型的，一般不會直接造成停機。
①：控制面板或者變頻器本體上的LED綠燈不停閃爍。（需要注意的是，如果操作錯誤，也可能會引起）。
②：同樣有報警字在0308-0309里邊可以查詢到。
③：可以使用控制面板，查詢具體的報警內容和消息。
發生報警了以后，即使什么動作都不做，幾秒鐘以后，面板上會自動消失，但是如果報警狀態始終存在著，報警的狀態又很快會回到控制面板上。
3、如何清零故障，讓它復位
①自動復位
ACS510系列的變頻器，可以對一些故障類型進行自動清理復位，具體功能細節，可以通過參數組31來設置實現。比如3108，可以通過EX1,EX2這些外部端口來復位故障，如果剛好這些故障是處于有效的狀態，復位故障后，變頻器會即刻恢復工作狀態，電機旋轉，不排除會帶來一定危險，一定要慎重使用。
3108 AR EXTERNAL FAULT ( 外部故障復位 )
設定外部故障自動復位功能是否啟動。
0 = DISABLE( 禁止 ) – 不允許自動復位。
1 = ENABLE( 允許 ) – 允許自動復位。
在參數 3103 所設的延時時間過后，故障 (EXTERNAL FAULT 1 或 EXTERNAL FAULT 2 外部故障 1 或外部故障 2) , 被自動
②消除紅燈措施
有故障發生后，LED紅燈可能是常亮或者閃爍狀態，如果是常亮的，按控制面板上的復位鍵RESET可能會消除。
不管是紅燈常亮或者閃爍，斷電5分鐘以上，讓電容里邊的電量徹底放光，芯片處于初始狀態，重新上電，如果故障已經消失，紅燈也會恢復熄滅的正常狀態。
③其他方式消除故障狀態
參數1604 FAULT RESET SEL ( 故障復位選擇 )，可以設置不同的故障復位方法，來實現消除故障的狀態，比如可以通過數字輸入端口或者一些通訊模式來實現，這種方法對于變頻器和PLC之類裝置一起使用的時候比較好用。同樣要注意的是，如果故障消失了，使用這些外部的復位方法來復位，不排除電機突然啟動，一定要留意人和設備的安全性。
請注意，對于變頻器的維修，應嚴格按照說明書和相關安全規范進行操作，避免因操作不當造成設備損壞或人員傷害。同時，對于復雜或不確定的故障，建議聯系專業的維修人員進行處理——上海仰光電子，我們提供免費檢修，維修速度快，專業維修公司，價格低。
