西門子變頻器經典維修案例分析-三個實例
西門子變頻器維修案例1:

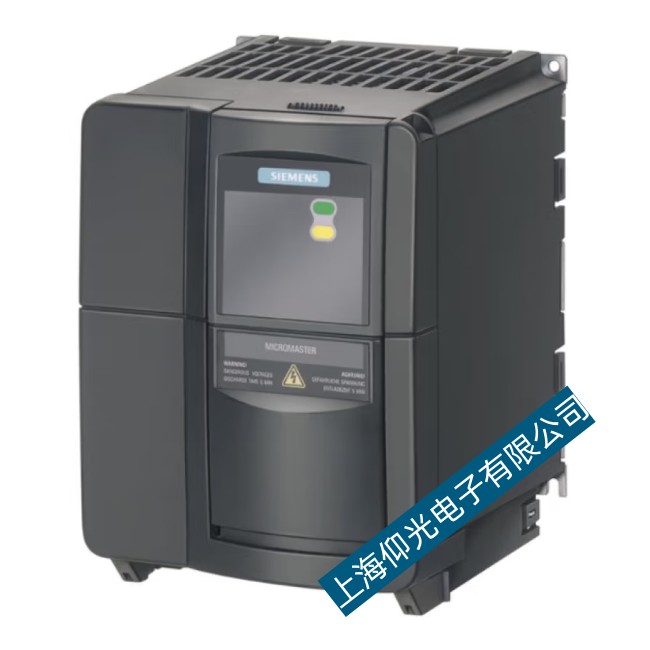

西門子MM420變頻器維修37kW故障原因：靜態檢測逆變模塊正常，整流模塊損壞。
維修措施：檢測PN間反向電阻小于正常值。拆開變頻器，發現濾波大電容組合印制電路板上有液體流出的痕跡，進一步查看有兩只濾波大電容器損壞流液，是否有嚴重漏電現象。換一個電容器，清潔濾波大電容組合印制電路板，再測PN間反向電阻值正常，變頻器恢復正常運行。如果按要求進行例行檢查和定期維護工作，這種故障基本可以避免。
西門子變頻器維修案例2:
西門子MM430變頻器維修11kW
故障原因：靜態檢測逆變模塊正常，整流模塊損壞。
維修措施：測量PN間反向電阻值在正常范圍內，主回路部分未發現異常，初步判斷為整流模塊自然老化損壞。但在清洗和檢查過程中，發現驅動電路中有元件損壞的跡象，進一步測量有一個元件損壞，導致驅動輸出始終是高電平。
更換整流器模塊并修理驅動電路。變頻器在運行過程中，一個驅動電路突然損壞，使輸出始終維持高電平，導致這一橋臂上的2個逆變開關器件同時導通而形成短路大電流。整流模塊首先損壞，失去高壓直流電，避免了逆變模塊的損壞。
西門子變頻器維修案例3:
西門子MM430變頻器維修75kW
故障原因：靜態檢測逆變模塊損壞，整流模塊正常。
維修措施：故障分析有一路電阻有損壞的痕跡。
逆變模塊損壞主要是由驅動電路損壞造成的。檢查驅動電路果然經檢查為IOM電阻損壞短路。’這是光禍隔離器4506輸出端的上拉電阻，這個上拉電阻損壞短路，使得4506的輸入無論是高電平還是低電平，輸出端送到T95的信號始終是高電平，這就造成we與WE之間始終為高電平，變頻器運行時，造成同一橋臂2個開關器件同時導通而損壞逆變模塊。更換電阻，驅動電路正常工作。
這個電阻的損壞實屬偶然，損壞的確切原因難以確定，也許是偶然的電火花燒毀，更大的可能性是電阻本身質量問題。電阻損壞短路造成逆變模塊損壞的原因前面已講過。另外，這個電路的設計是上拉電阻經過一個47552電阻后接到4506光禍隔離器的輸出端，保護了光禍隔離器的安全。若沒有這個電阻，上拉電阻直接連在光禍隔離器的輸出端，如果上拉電阻損壞并短路，光災難隔離器將被損壞。
變頻器維修流程：
第1步：根據客戶的故障描述，評估該伺服器的可修復性。
第2步：客戶寄/送到我司，登記入庫，等待檢測。
第3步：工程師檢測故障點，出具檢測報告書，確定維修價格及維修周期。
第4步：維修報價，等待客戶確認。同意則進行維修，不同意則原機返回。
第5步：維修ok, 帶電機測試老化。
第6步：試機成功登記出庫。
第7步：客戶付款。
第8步：交付客戶使用。
第9步：貼心的跟蹤服務。
