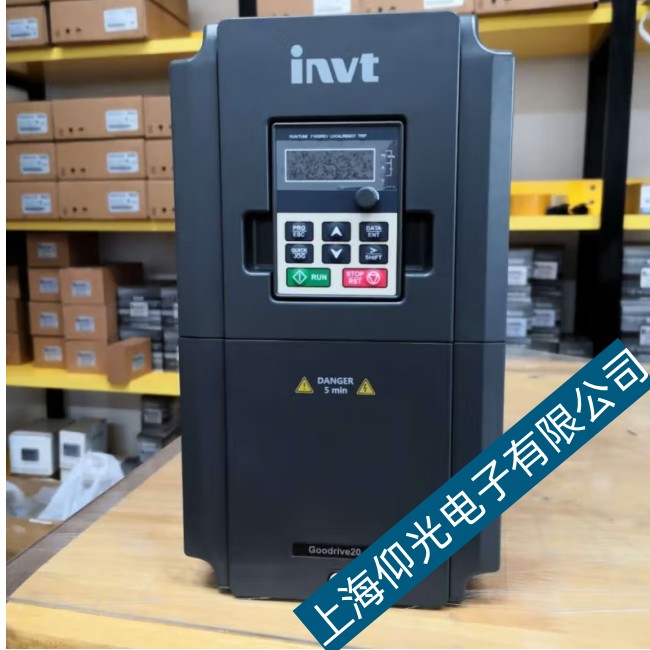

云南英威騰變頻器無顯示故障維經典修案例分析-免費檢測
1.英威騰GS小功率變頻器上電顯示SC故障維修案例一
故障現象：一臺英威騰GS小功率變頻器上電顯示SC故障信息，并跳停。
故障分析與維修：SC故障信息顯示變頻器輸出負載短路。靜態檢測U、V、W之間，U、V、W與直流P、N之間無短路現象，為區分是CPU主板上電流檢測電路故障還是驅動IC返回的信號故障，將信號返回光耦器件的二極管一側用導線短接，上電后操作RUN鍵，面板顯示輸出頻率正常。由此說明SC信號是由驅動IC返回的，故障原因一是逆變模塊損壞，二是驅動IC本身不良。
切斷逆變模塊供電后，再上電檢測驅動IC的6路脈沖信號，發現U上臂驅動IC有輸入脈沖而無輸出脈沖（靜態負壓正常），更換驅動IC后，輸出正常。檢查U下臂驅動IC靜態負壓僅為零點幾伏，更換后，故障仍舊。將其與逆變模塊觸發端連接的100Ω電阻焊開后，靜態負壓上升為正常值。測得模塊U下臂端子的正向電阻與其他觸發端子的電阻一致，但其反向電阻比其他觸發端子的反向電阻小，證實模塊U相觸發端子內的電路損壞。
模塊的損壞與驅動IC的損壞通常具有關聯關系：當U相主電路損壞時，則U相的上下臂驅動IC往往也會受強電壓沖擊而同時損壞；而當檢查出該相的驅動IC損壞時，則暗示著該相觸發端子的內電路損壞。更換損壞器件后，變頻器上電運行正常。
2.英威騰P9/G9 -55 kW變頻器上電無顯示故障維修案例二
故障現象：英威騰P9/G9 -55 kW變頻器上電無顯示。
故障分析與維修：靜態檢查輸入整流模塊與輸出逆變模塊均無損壞，開關電源無輸出，開關管、3844B損壞，開關電源輸入端銅箔條及開關管漏極回路的銅箔條都已與基板脫離，說明此回路承受了大電流沖擊。
更換開關管與3844B后，給開關電源先輸入220V直流電源，不起振，檢查開關電源輸出回路無短路現象；再給開關電源先輸入500V直流電源，上電即燒開關電源熔斷器熔體FU，。停電測量，檢查開關電源輸出回路無短路現象，更換熔斷器熔體后上電，輸入300V直流時，不起振。分析其原因是當電源的負載電路有短路故障時，開關電源往往不能起振。因此，初步判斷為起振后開關管回路存在短路故障。
仔細觀察開關電源的線路板（開關電源的約550V直流電源通過主直流回路引入該線路板）：該線路板為雙面線路板，電源引入端子在線路板的邊緣，正面為+極引線銅箔條，反面為一極引線銅箔條。檢查發現線路板邊緣+、一銅箔條之間有一條“黑線”，由于潮濕天氣，使線路板材的絕緣降低，引起+、-銅箔條之間跳火，線路板碳化。當電源電壓低于某值時，碳化線路不會擊穿；當電源電壓高于500V時，碳化線路板會被擊穿。清除線路板邊緣的碳化物并做好絕緣處理。此時給開關電源先輸入500V直流電源時，熔斷器的熔體不再熔斷，但仍不能起振。檢查3844B供電支路的整流二極管VD38(LL4148)，發現其損壞。更換后，變頻器上電運行正常。
3.英威騰G9/P9型5.5kW變頻器顯示欠電壓故障維修案例三
故障現象：一臺英威騰G9/P9型5.5kW變頻器，運行中顯示欠電壓故障信息。
故障分析與維修：檢測CN1端子39腳為低電平，證實CPU已輸出充電繼電器閉合信號。檢查充電繼電器，發現更換過。再查看充電繼電器線圈焊點有虛焊，補焊后，變頻器上電運行正常。
