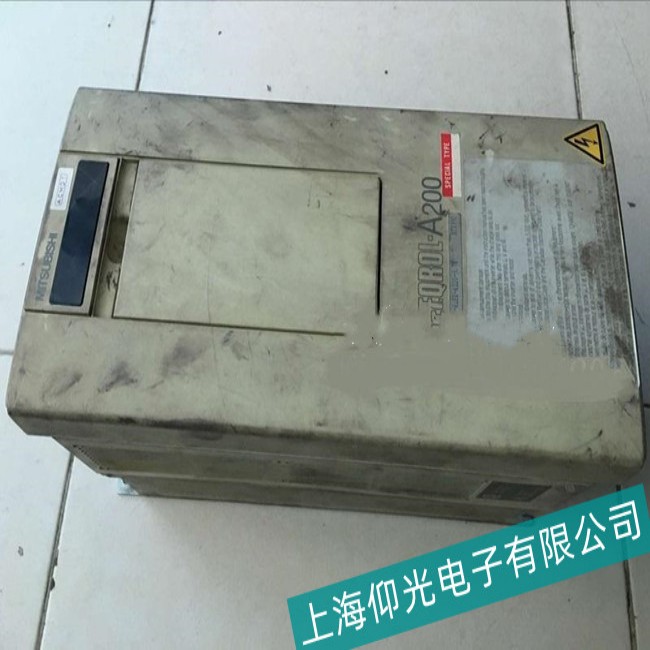

維修三菱變頻器故障問題-CPU故障排除方法
故障一：OC1,OC2，OC3故障 加速、恒速、減速中過電流故障。
故障描述：當在加速、恒速、減速過程中，當變頻器輸出電流超過額定電流的200%時，保護回路動作，停止變頻器輸出。
故障排除：
第一：負載是否發生急劇變化，或者是負載太重。
第二：輸出是否短路，包括電機側有沒有短路，如果電機側沒有短路，那么變頻器輸出是否短路?
第三：變頻器內部硬件故障，包括電流檢測，IGBT模塊，驅動線路損壞等。出現這些問題就要逐步的排除，首先要檢測IGBT模塊，后測試驅動線路，然后再檢測電流檢測部分線路。這些就是維修中經常要遇到的問題。
故障二：E6，E7故障CPU故障
故障描述:如果內置CPU周圍回路的算術運算在預定時間內沒有結束，變頻器自檢判斷異常，變頻器停止輸出。
故障排除：出現此類故障先檢測控制卡和電源卡之間的連接線是否牢固。如果連接線沒有問題的話，那么就是可能是
1、電源卡上集成電路1302 H02損壞.
2、電源卡上隔離光耦損壞以及CPU損壞。出現此類故障CPU損壞的幾率比較大。
故障三：LF故障 輸出欠相保護
故障描述：當變頻器輸出側(負荷側)三相(U，V，W)中有一相斷開時，變頻器停止輸出。
故障排除：
1、檢測電機側接線是否正常，如果正常就是變頻器的問題。
2、變頻器缺相，檢查變頻器輸出電壓是否平衡。如果輸出電壓平衡，那么就是電流檢測出現問題。檢查霍爾元件以及輸出狀態檢測線路。就可以找到問題。
