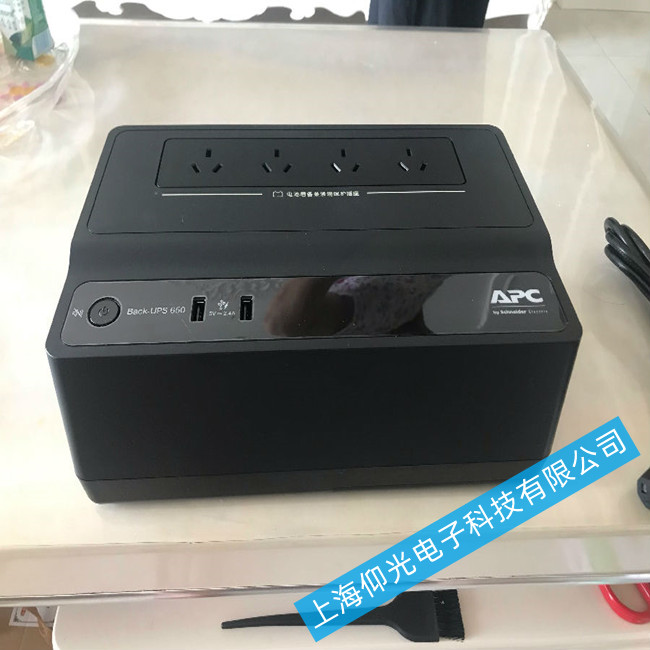

APC施耐德不間斷電源無輸出故障排查維修
1.有市電時UPS輸出正常，無市電時蜂鳴器會響，無輸出。
故障分析:
從電池和逆變器部分故障的現象來看，可以按照以下步驟進行檢查:
1)檢查電池電壓，查看電池是否充電不足。如果電池充電不足，檢查是電池本身有故障還是充電電路有故障。
2)如果電池的工作電壓正常，檢查逆變器驅動電路是否正常工作。如果驅動電路的輸出正常，則逆變器損壞。
3)如果逆變器驅動電路工作不正常，檢查波形產生電路是否有PWM控制信號輸出。如果有控制信號輸出，說明故障出在逆變器驅動電路。
4)如果波形發生電路沒有PWM控制信號輸出，檢查其輸出是否被保護電路阻斷，如果是，找出保護原因。
5)如果保護電路不工作，工作電壓正常，但波形產生電路沒有PWM波形輸出，則波形產生電路損壞。
上述故障排除順序也可以反過來，有時可以更快地發現故障。
2.電池電壓低，但通電充電十幾個小時后，電池電壓還是充不進去。
故障分析:
從電池或充電電路有故障的現象判斷，按以下步驟檢查:
1)檢查充電電路的輸入輸出電壓是否正常。
2)如果充電電路輸入正常，輸出異常，斷開電池，重新測試；如果還是不正常，說明充電電路有故障。
3)如果斷開電池后，充電電路輸入輸出正常，說明電池已經因長期未充電、過放或過期而損壞。
3.逆變器功率級中的一對功率放大器晶體管損壞。更換同類型的晶體管，運行一段時間后燒壞。
故障分析:
從現象來看，原因是電流過大，電流過大的原因有:
1)過流保護失靈。當變頻器輸出過流時，過流保護電路將不工作。
2)脈寬調制(PWM)元件失效，輸出兩個互補波形不對稱，其中一個導通時間長，另一個導通時間短，使兩臂工作不平衡，甚至兩臂同時導通，導致兩管損壞。
3)功率管參數相差較大。此時，即使輸入對稱波形，輸出也會不對稱。這個波形經過輸出變壓器，造成磁偏，即不平衡磁通。積累會導致變壓器飽和，電流突然增大，燒壞功率管，一個燒壞，一個燒壞。
4.UPS打開后，面板上沒有顯示，UPS不工作。
故障分析:
從故障現象來看，故障出在市電輸入、電池、市電檢測部分和電池電壓檢測電路:
1)檢查電源輸入保險絲是否熔斷。
2)如果市電輸入保險絲完好，檢查電池保險絲是否燒斷，因為有些UPS在不自行檢查電池電壓的情況下，會關閉UPS的所有輸出和顯示。
3)如果電池狀態良好，檢查市電檢測電路是否工作正常。如果市電檢測電路工作異常，UPS不具備無市電啟動功能，UPS也會關閉所有輸出和顯示。
