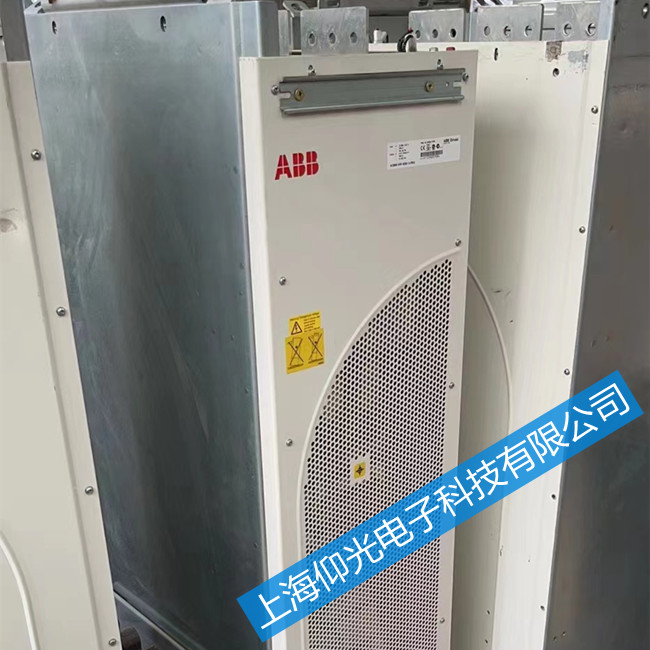

ABB800變頻器顯示報警7121維修
MOTOR STALL
(7121)
3.06 FW 2 bit 14
(可編程的故障保護功能30.10 … 30.12) 電機堵轉。可能由于過載或電機功率不足。 檢查電機負
載和傳動單元的額定值。
檢查故障功能參數。
一、上電后鍵盤無顯示：
1、檢查輸入電源是否正常，若正常，可測量直流母線P、N端電壓是否正常：若沒電壓，可斷電檢查充電
電阻是否損壞斷路。
2、經查P、N端電壓正常，可更換鍵盤及鍵盤線，如果仍無顯示，則需斷電后檢查主控板與電源板連接的
26P排線是否有松脫現象或損壞斷路。
3、若上電后開關電源工作正常，繼電器有吸合聲音，風扇運轉正常，仍無顯示，則可判定鍵盤的晶振或諧
振電容壞，此時可更換鍵盤或修理鍵盤。
4、如果上電后其它一切正常，但仍無顯示，開關電源可能未工作，此時需停電后拔下P、N端電源，檢查
IC3845的靜態是否正常（憑經驗進行檢查）。如果IC3845靜態正常，此時在P、N加直流電壓后
18V/1W穩壓二極管兩端約8V左右的電壓，但開關電源并未工作，斷電檢查開關變壓器副邊的整流二極管
是否有擊穿短路。
