丹佛斯FC311變頻器故障維修
一 概述
丹佛斯FC311系列變頻器具有FC311 系列是一款小巧的多功能變頻器。其安裝和維護都非常快捷方便。有人性化的操作界面和功能菜單設計，讓調試工作變得輕松自如。專為低功率市場開發的機型，雖然FC311是小型化的設計，但是包含了變頻器內部所必要的部件，因此適合于廣泛的生產應用領域。
二 FC311變頻器的內部原理圖。
FC311系列變頻器內部系統框圖見下圖：

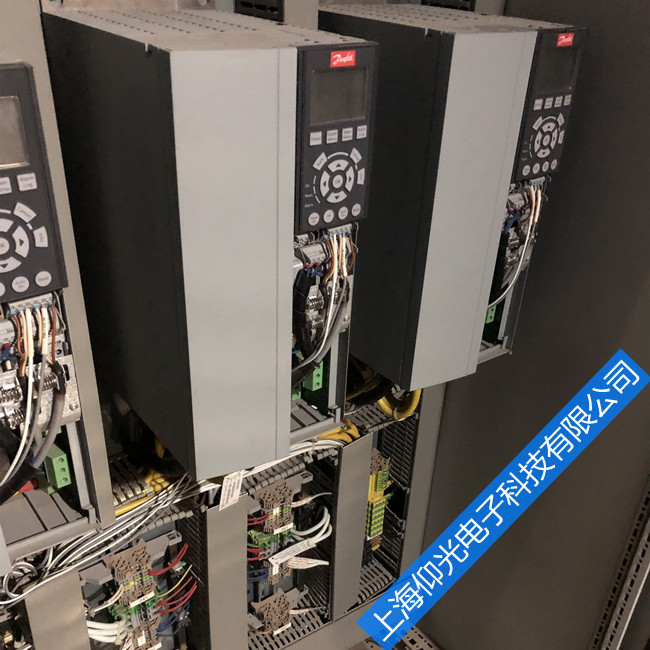

丹佛斯FC311變頻器ERR15故障維修分析
三 ERR15故障原理：（Switch mode fault ）
ERR15故障的解釋。開關電源模式故障。
FC311開關電源的結構：
上圖中 Power supply 為開關電源部分，變頻器內部的開關電源提供四路電源。分別是兩路+5VDC,+24VDC,+18VDC。
ERR15故障產生的原理：
開關電源產生的+18VDC，該路電源是用來提供產生+15VDC和內部驅動電路電源，只要這兩方面任意一方面出問題，變頻器就會檢測到電源不穩定，發出指令停止工作，向控制卡CPU發出故障鎖定指令，操作面板顯示Err15。表現為無法復位，需送修。
四 ERR15產生原因和變頻器維護辦法：
ERR15產生的原因：經過不同的送修單位和不同的使用環境下，對數臺FC311系列變頻器以的分析，總結出現故障的機器產生的主要原因是：使用環境的惡劣，使得電路板上電子元件損壞。
變頻器的維護對策：改善使用環境，比如對潮濕油污環境加裝防護蓋，避免水蒸氣或油氣直接進入機器內部，紡織廠注意棉絮的過濾和清理，以免棉絮吸入機器內部堆積，影響電路板散熱。
